Popis
Použitá technologie LED
Všechny komponenty pro LED systémy jsou vyrobeny dle nejmodernějších poznatků a využívají SMD technologii vysoce svítivých LED diod. Tato technologie nahradila předchozí technologii DIP LED diod, které musely být instalovány v clustrech, tj. jeden světelný bod sestával ze tří nebo čtyř samostatných LED diod jednotlivých barev. V určitých úhlech pohledu tak obrazovka mohla mít zabarvení do některé z RGB barev.
Výhody SMD LED:
- Světlo vychází prakticky z jednoho bodu a je tedy lepší viditelnost barev
- SMD LED diody se vyrábějí v různých velikostech a není tedy problém dosahovat velmi malé rozteče bodů (blízko k 1mm mezi světelnými body)
- Povrchová montáž pomocí NC strojů je přesná a vysoce kvalitní
- Diody nevyžadují otvory do desky plošných spojů a jsou méně náchylné na poškození vodou
Nevýhody SMD LED:
- V počátcích menší světelný výkon (nyní odstraněno)
LED diody jsou sestaveny do plastových modulů, které se liší zejména velikostí rozteče bodů, izolací proti vniknutí vlhkosti (dělí se na venkovní a vnitřní), jasem. Na základě těchto parametrů se vybírají vhodné moduly pro jednotlivé LED obrazovky.
Technické parametry navrhovaných LED modulů
Pro projekt jsou vybrány kvalitní LED moduly evropského výrobce s ověřenou kvalitou a rychlou dostupností náhradních dílů. Evropského dodavatele volíme na základě zkušeností s čínskými dodavateli, hlavně s kolísavou kvalitou, nespolehlivostí a nízkou flexibilitou danou velkou vzdáleností.
| Parametr | IVH-p5-SMD |
| Rozteč bodů | 5 mm |
| Provedení | outdoor |
| Technologie LED | RGB SMD 2121 |
| Barevná hloubka | 16,7 milionu |
| Řízení jasu | 256 úrovní |
| Hustota pixelů | 40 000 bodů/m2 |
| Jas | 2 500 cd/m2 |
| Pozorovací úhly | H120°, V170° |
| Pozorovací vzdálenost | od 3 m |
| Hmotnost | <25 kg/m2 |
| Napájení | 230 V |
| Spotřeba průměrná | 300 W/m2 |
| Spotřeba maximální | 650 W/m2 |
| Životnost | >100 000 hod |

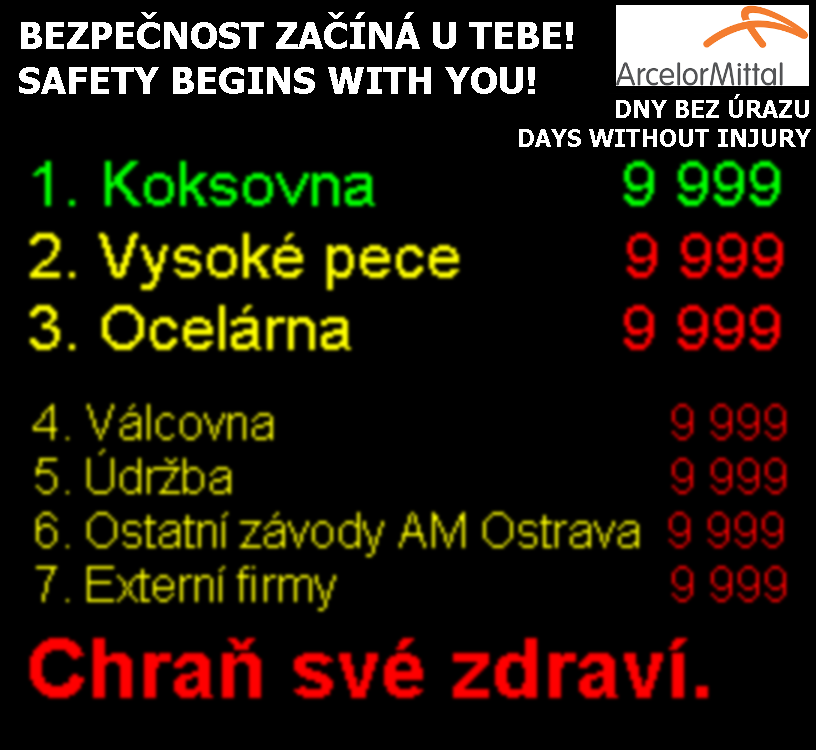

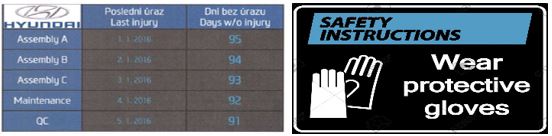

Náhled zobrazení na panelu
Varianty panelu
| Parametr | IV-SSG-5R-RGB | IV-SSG-4R-RGB | IV-SSN-3G-RGB | IV-SSN-2G-RGB |
| Počet řádků | 5 | 4 | 3 | 2 |
| Vnější rozměry | 1600×960 mm | 1600×800 mm | 1600×640 mm | 1600×480 mm |
| Hmotnost | cca 16 kg | cca 15 kg | cca 13 kg | cca 10 kg |
| Spotřeba běžná | cca 60 W | cca 60 W | cca 60 W | cca 50 W |
| Spotřeba max. | 1200 W | 1000 W | 800 W | 600 W |
Na přání je možné udělat panel i jiných rozměrů nebo provedení.
Ovládání panelu
Pro ovládání je využíván INFOVIZE BOZP.
